Hochregal & Schmalgang
Schon minimale Unebenheiten bringen Schmalgangstapler ins Wanken, bis sie oben mit dem Regal kollidieren. Hier gelten erhöhte Anforderungen nach DIN 18202, DIN 15185 und EN 15620.
Spezialleistung · Nivellierschienen
Perfekt eben. Bis auf den Millimeter.
Bevor der erste Kubikmeter Beton kommt, setzen wir das Schienensystem, das über die Ebenheit Ihrer Fläche entscheidet. Laser-nivelliert, sauber ausgerichtet, auf bis zu 300 Metern am Stück.
- bis 300 m
- am Stück in der Halle
- Laser
- nivelliertes Höhensystem
- DIN 18202
- Ebenheit nach Norm
Warum es zählt
Eine Welle von wenigen Millimetern fällt im Rohbau niemandem auf. Im Betrieb kostet sie jeden Tag.
Stapler, Hubwagen & FTS
Flurförderzeuge fahren die Fläche den ganzen Tag. Unebenheiten bedeuten Unruhe in der Ladung, Verschleiß und ein höheres Risiko.
Beschichtung & Versiegelung
Eine Beschichtung läuft sich nur auf einer ebenen Fläche gleichmäßig aus. In Mulden steht das Material, an Kuppen wird es dünn.
Entwässerung & Gefälle
Wo Gefälle gefragt ist, muss es stimmen. Wo keins sein soll, darf sich kein Wasser sammeln. Beides steht und fällt mit der Höheneinstellung.
So entsteht die Ebene
Laser, Schiene, Abziehbohle.
Die Ebenheit wird nicht erglättet, sie wird gesetzt. Die Schienen stehen per Laser auf Soll-Höhe, der Beton wird an ihnen abgezogen. Was danach kommt, verfeinert nur noch.
Ablauf
Von der Folie bis zur fertigen Fläche.
Die Ebenheit entsteht nicht beim Glätten, sondern beim Setzen der Schienen. Sie sind die unsichtbare Lehre, an der der Beton abgezogen wird.
- 01
Untergrund & Dampfsperre
Tragfähiger Untergrund, Folie als Dampfsperre und, wo nötig, Dämmung und Randstreifen.
- 02
Haustechnik & Einbauteile
Fußbodenheizung, Leerrohre und die bauseitige Bewehrung sind eingebaut. Darauf stimmen wir die Höhe des Schienensystems ab.
- 03
Schienen laser-nivellieren
Unsere KernleistungHöhen- und Nivellierschienen auf verstellbaren Stützen setzen und per Rotationslaser millimetergenau auf Soll-Höhe bringen. Das ist unsere Kernleistung.
- 04
Betonage
Beton einbringen und verteilen, abgestimmt auf den Betonier-Ablauf und die Felder zwischen den Schienen.
- 05
Abziehen an der Schiene
Der Beton wird an den Schienen abgezogen. Die Lehre gibt die Ebene vor, nichts bleibt dem Zufall überlassen.
- 06
Glätten & ebene Fläche
Maschinelles Flügelglätten verdichtet und schließt die Oberfläche. Das Ergebnis ist eben, dicht und belastbar.
- 07
Fugen schneiden
Scheinfugen frühzeitig in den erhärtenden Beton schneiden, als Sollbruchstelle gegen unkontrollierte Risse.
Laufweite
50 bis 300 Meter. Je nach Fläche.
Die richtige Teilung hängt vom Belag ab. Große, offene Hallenflächen ziehen wir in langen Feldern, sensible Beläge in engeren.
200 - 300 m
Halle & Industrie
Große, offene Flächen in einem Zug, mit langen Schienenfeldern und wenigen Fugen.
50 - 100 m
Sensible Beläge
Wo Teppich, Design-Estrich oder enge Ebenheitsklassen gefragt sind, teilen wir die Fläche feiner.
Nach Norm
Ebenheit, die der Prüfung standhält.
Die Ebenheit flächenfertiger Böden ist in DIN 18202, Tabelle 3 geregelt. Gemessen wird das Stichmaß, der größte Abstand unter einer aufgelegten Richtlatte. Wir setzen die Schienen so, dass diese Grenzwerte sicher eingehalten werden.
DIN 18202DIN 15185EN 15620
| Messpunktabstand | Standard | Erhöht |
|---|---|---|
| 0,1 m | 2 mm | 1 mm |
| 1 m | 4 mm | 3 mm |
| 4 m | 10 mm | 9 mm |
| 10 m | 12 mm | 12 mm |
| 15 m | 15 mm | 15 mm |
Grenzwerte als Stichmaß nach DIN 18202, Tabelle 3 (Zeile 3 Standard, Zeile 4 erhöhte Anforderungen). Erhöhte Anforderungen gelten nur, wenn sie vertraglich vereinbart sind. Über lange Hallenläufe kommt die Höhenlage hinzu, die wir über das laser-nivellierte Schienensystem sichern.

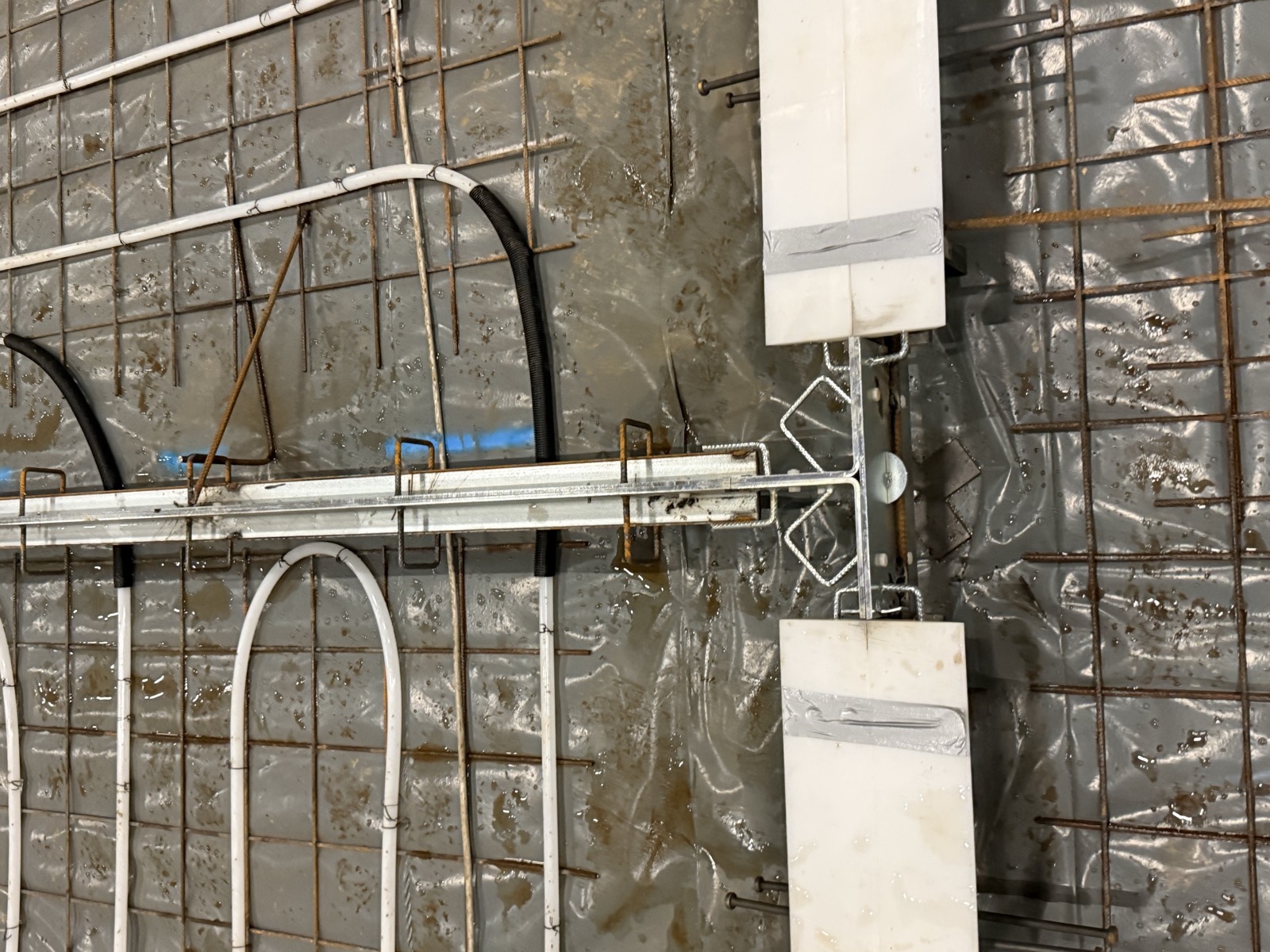

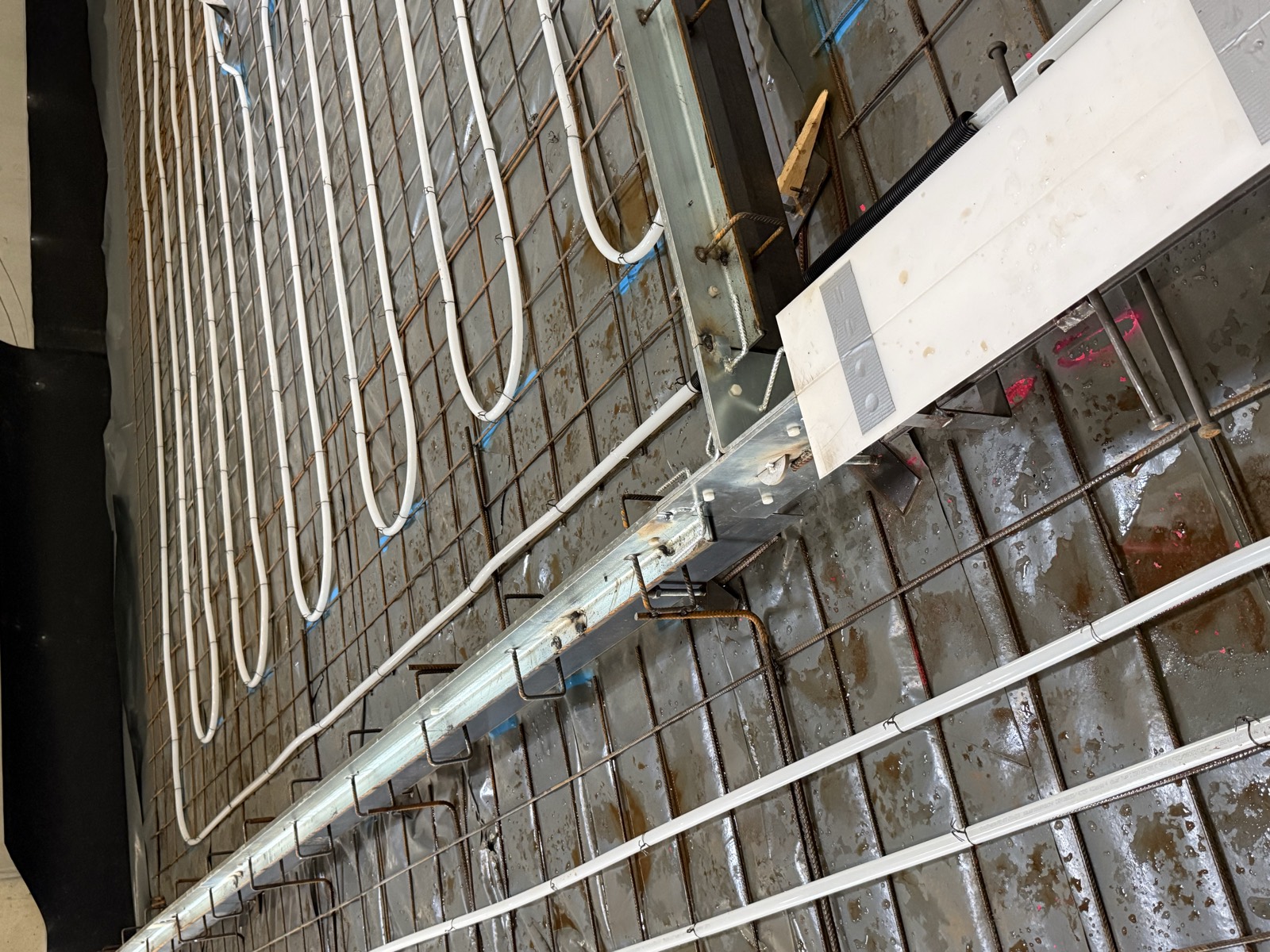

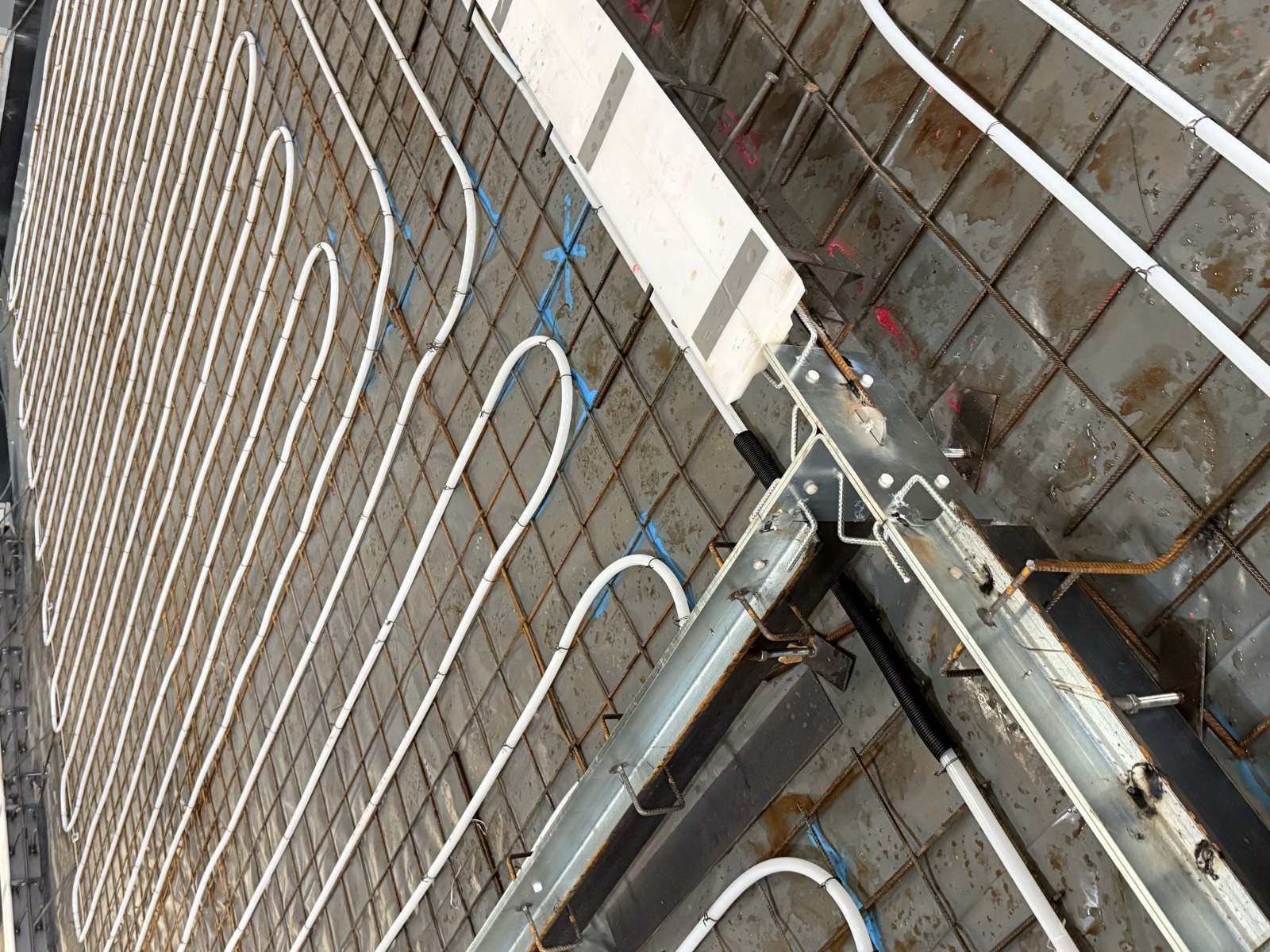

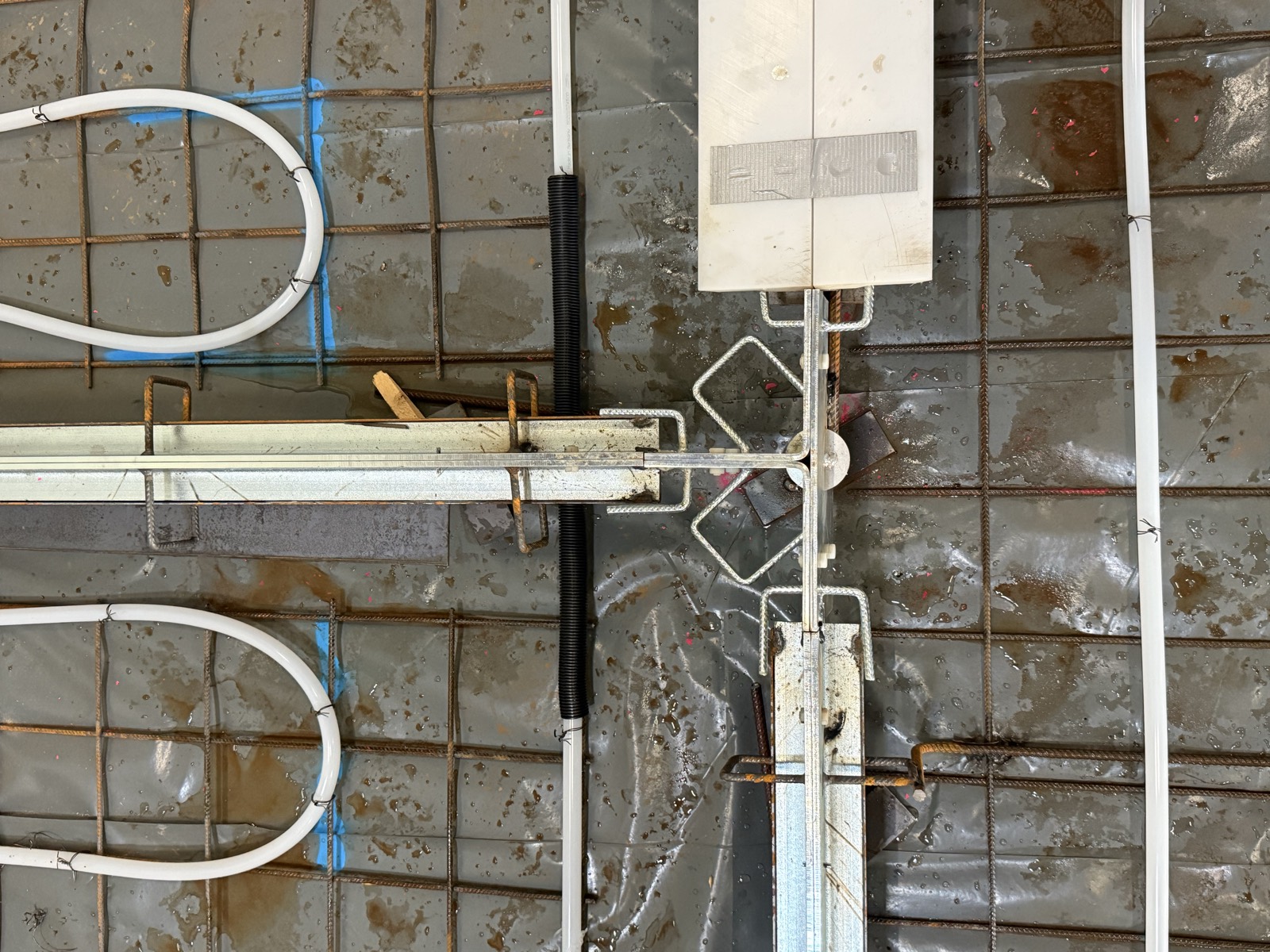

Von der Baustelle
Das Schienensystem im Einbau.
Für wen
Wer ebene Flächen braucht.
Als Nachunternehmer setzen wir das Schienensystem dort, wo die Fläche später arbeiten muss, von der Logistikhalle bis zum Gewerbebau.
- Bauunternehmen & Generalunternehmer
- Bauträger & Projektentwickler
- Logistik & Lagerhallen
- Industrie- & Gewerbebau
Häufige Fragen
Gut zu wissen.
- Was genau sind Nivellierschienen?
- Nivellierschienen, auch Höhen- oder Abziehschienen genannt, sind Profile auf höhenverstellbaren Stützen, die vor der Betonage auf die exakte Soll-Höhe eingestellt werden. An ihnen wird der frische Beton abgezogen. Sie sind die Lehre, die über die Ebenheit der fertigen Fläche entscheidet.
- Wie stellen Sie die Höhe ein?
- Mit einem Rotationslaser als Referenz. Jede Stütze wird einzeln auf die Soll-Höhe gebracht und kontrolliert, sodass die Schienen über die gesamte Länge auf einer Ebene liegen.
- Wie lange können die Schienen am Stück laufen?
- In offenen Hallen ziehen wir Felder von 200 bis 300 Metern. Bei sensiblen Belägen oder engeren Ebenheitsklassen teilen wir die Fläche feiner, oft in Feldern von 50 bis 100 Metern.
- Nach welcher Norm wird die Ebenheit ausgeführt?
- Grundlage ist die DIN 18202. Wo Nutzung oder Belag es verlangen, setzen wir die Schienen auf erhöhte Anforderungen an die Ebenheit. Den passenden Rahmen klären wir vorab mit Ihnen und der Bauleitung.
- Schneiden Sie auch die Fugen?
- Ja. Nach Betonage und Glätten schneiden wir die Scheinfugen frühzeitig in den erhärtenden Beton, bis etwa ein Drittel der Plattendicke. Sie sind die Sollbruchstelle, an der der Schwindriss kontrolliert entsteht. Abstand und Feldgröße richten wir nach Plattendicke und Nutzung aus.
- Übernehmen Sie auch Betonage und Glätten?
- Ja. Böden und Estrich, maschinelles Betonglätten und Verfugen sind unsere eingetragenen Gewerke. Das Schienensystem fügt sich nahtlos in diesen Ablauf ein, alles aus einer Hand.
